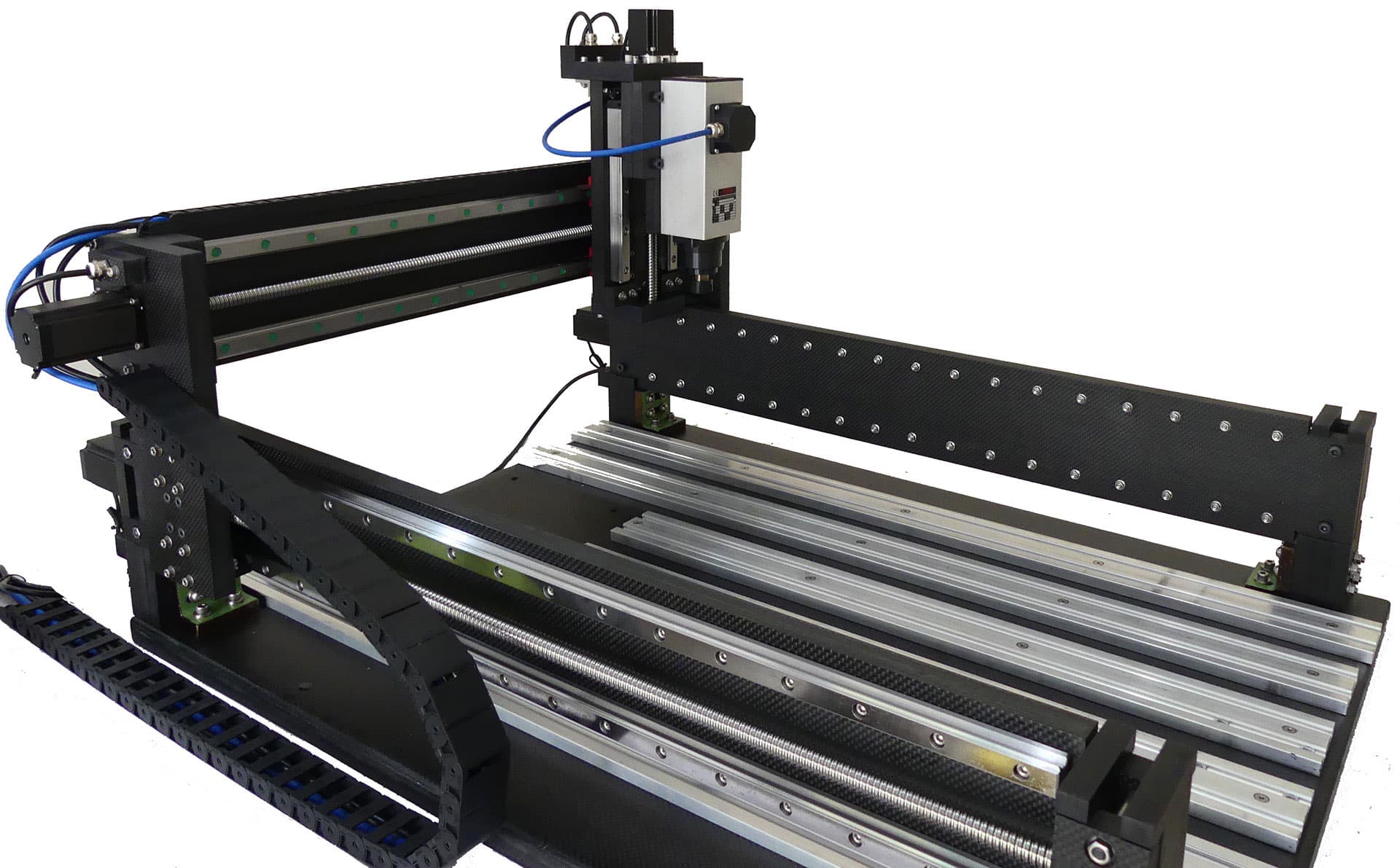

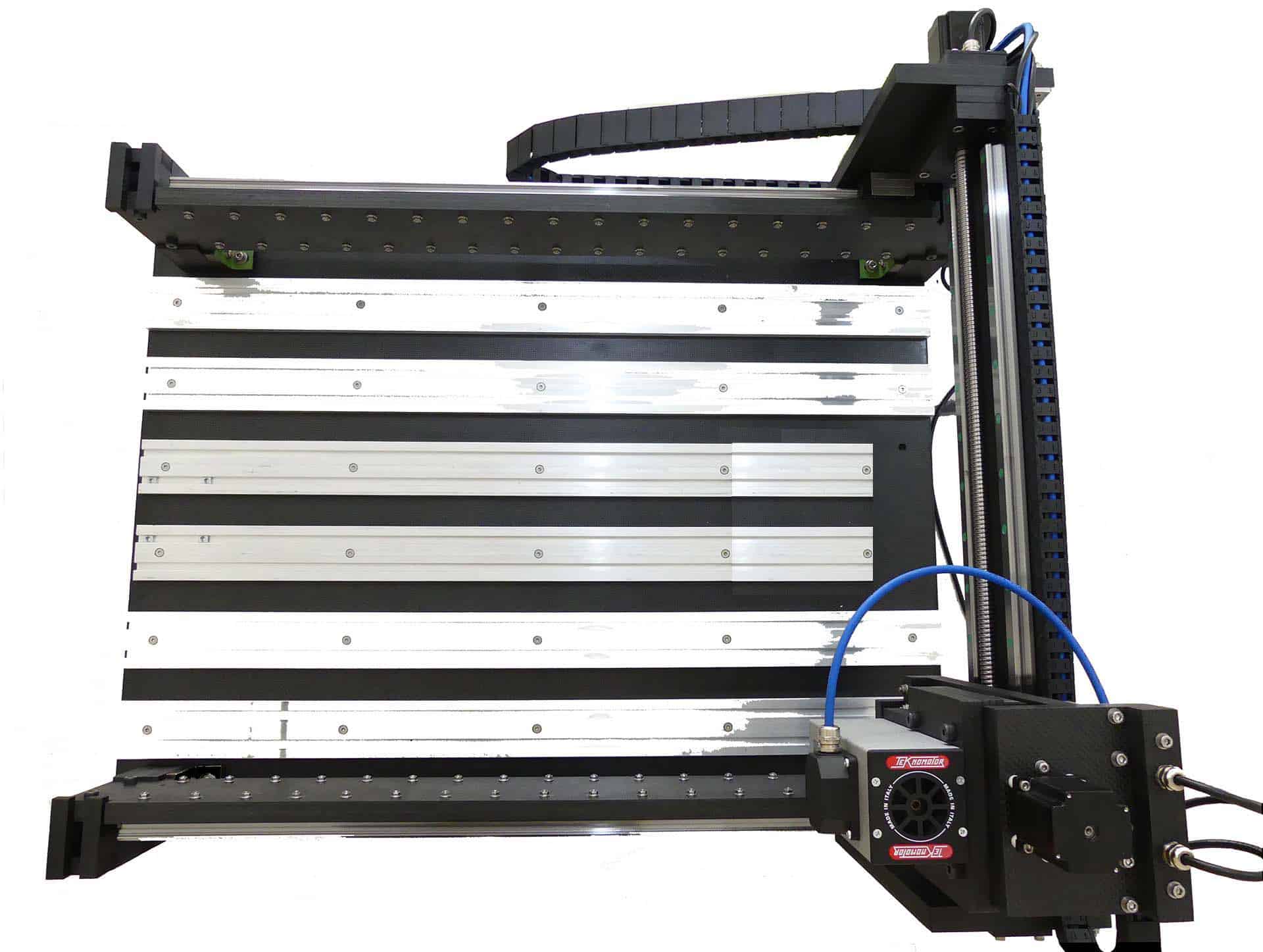

Το πρώτο CNC φτιαχμένο εξ ολοκλήρου από Carbon Fiber!
Αποτελείτε από πεπιεσμένα φύλλα Carbon Fiber και Fiber Glass πάχους 25 χιλιοστών.
Πλεονεκτήματα Carbon Fiber:
- Μεγαλύτερη αντοχή στο χρόνο λόγω χαμηλής φθοράς
- Το πλαίσιο χάρης στις ιδιότητες του υλικού κατασκευής μειώνει αρκετά τους κραδασμούς κατα την κοπή
- Ελαφρύ και στιβαρό διατηρόντας παρόμοια αντοχή και ακαμψία με το ατσάλι.
Σύστημα κύλισης και μετάδοσης κίνησης

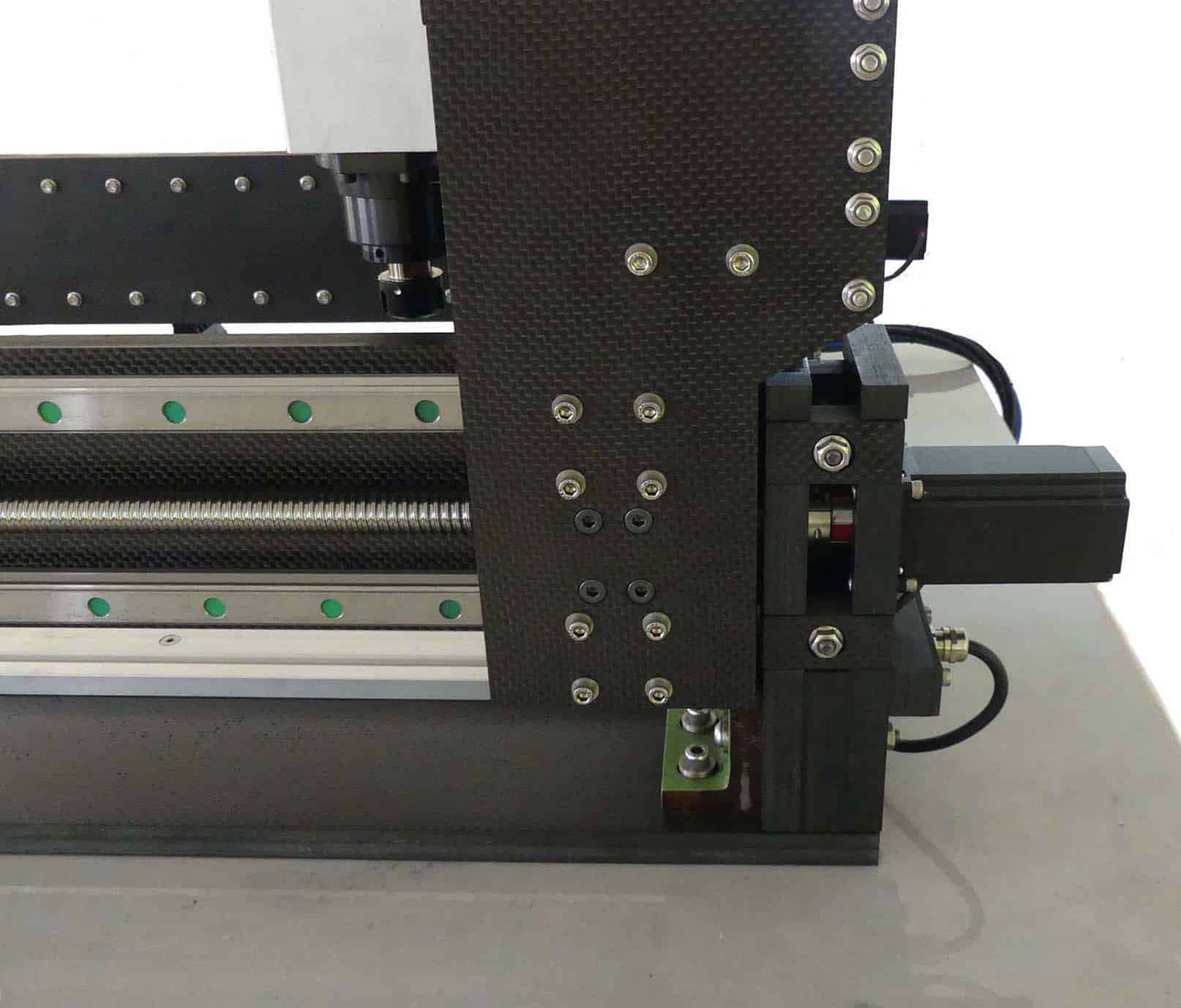

Το σύστημα κύλισης αποτελείται από:
- Άξονας Χ: Διπλές ράγες 25mm (HIWIN)
- Άξονας Y: Διπλές ράγες 25mm (HIWIN)
- Άξονας Z: Διπλές ράγες 25mm (HIWIN)
Το σύστημα μετάδοσης κίνησης αποτελείται από:
- Άξονας Χ: HIWIN Screw bar 20mm
- Άξονας Y: HIWIN Screw bar 20mm
- Άξονας Z: HIWIN Screw bar 20mm

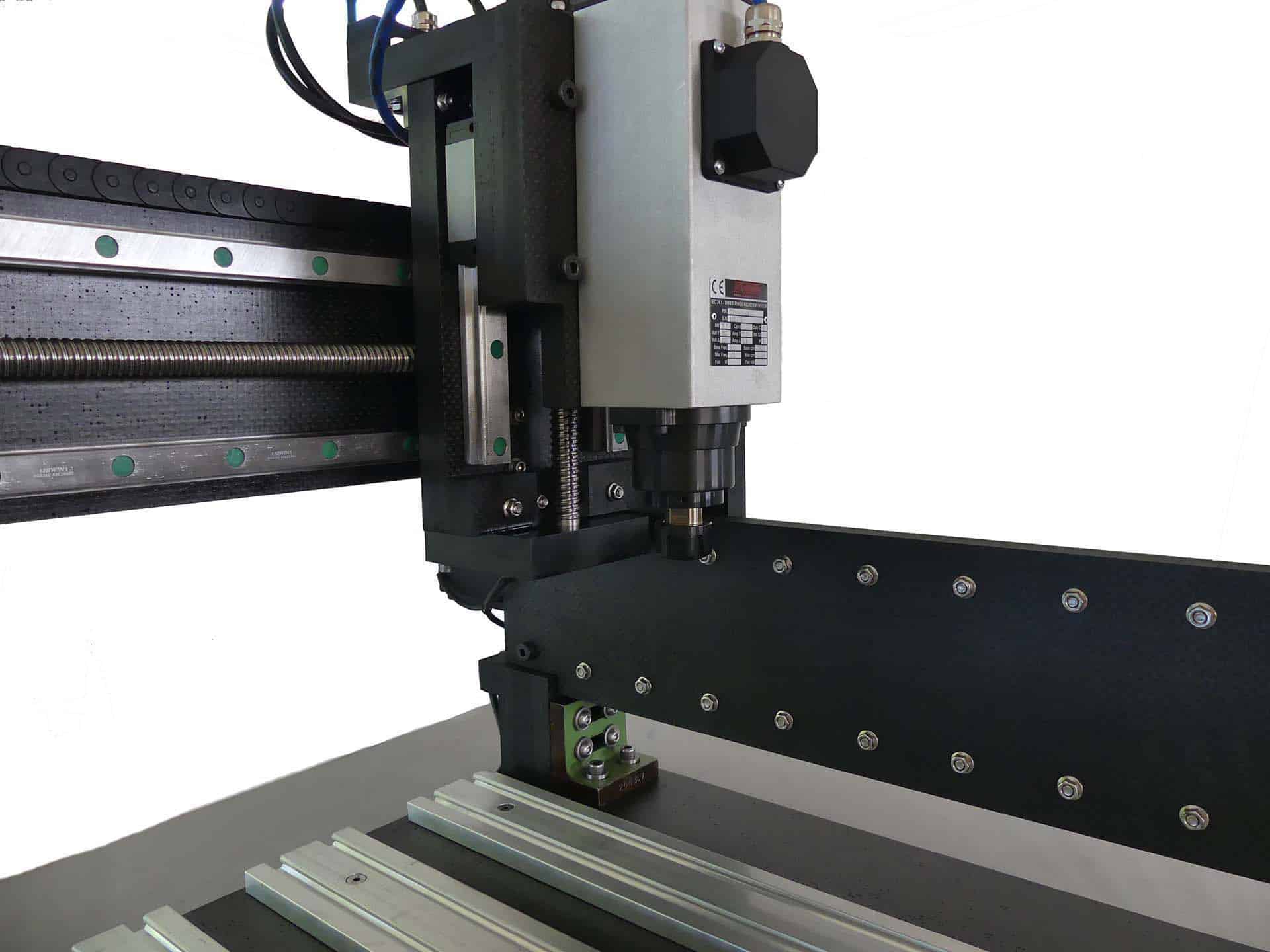

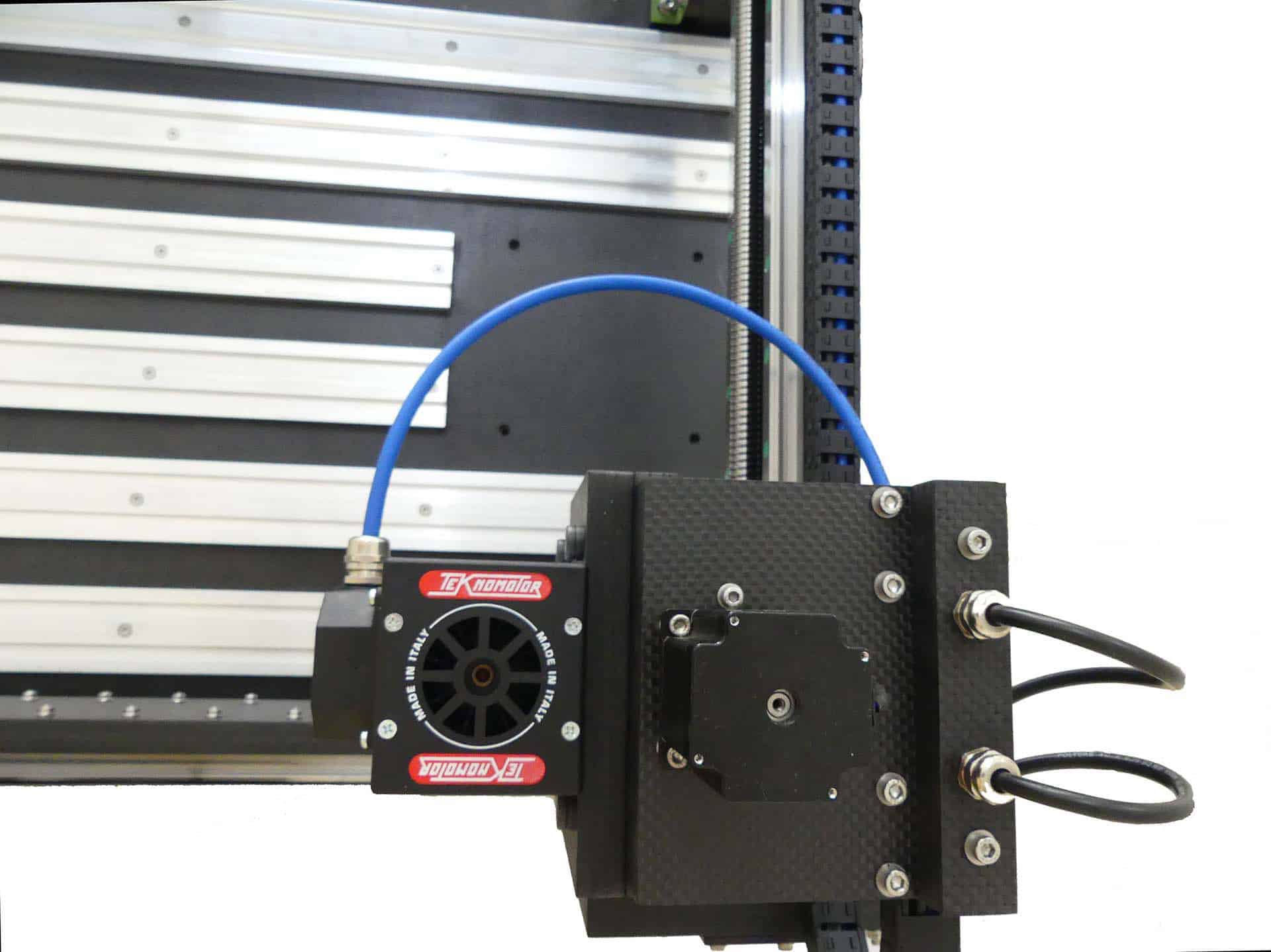

Teknomotor spindle
Το Carbon Titan χρησιμοποιεί spindle από την Ιταλική Teknomotor ισχύος 2.2 kW (3HP).
To παραπάνω spindle διαθέτει τα παρακάτω χαρακτηρίστικά:
- Ισχύς:2.2 kW
- Διπλά ρουλεμαν
- Τάση λειτουργίας (Αστέρας/Τρίγωνο): 380/400 V
- Μέγιστο ρεύμα (Αστέρας/Τρίγωνο):5.2/9A
- Μέγιστη συχνότητα: 400Hz
- Μέγεθος Collet:ER20
- Μέγιστες στροφές: 24000rpm
Τεχνικά Χαρακτηριστικά
|
Διαστάσεις CNC μήκος |
1350 MM |
|
Διαστάσεις CNC Πλάτος |
1020 MM |
|
Διαστάσεις CNC Ύψος |
730 MM |
|
Διαστάσεις κοπής Υ |
900 MM |
|
Διαστάσεις κοπής Χ |
600 MM |
|
Διαστάσεις κοπής Ζ |
200 MM |
|
Μέγιστη ταχύτητα Travel άξονα Χ |
6 m/min |
|
Μέγιστη ταχύτητα Travel άξονα Υ |
6 m/min |
|
Μέγιστη ταχύτητα Travel άξονα Ζ |
6 m/min |
|
Spindle |
Teknomotor |
|
Spindle – ρουλεμάν
|
Double Bearing |
|
Spindle – ισχύς |
2.2 KW |
|
Spindle – Τάση λειτουργίας (Αστέρας/τρίγωνο) |
380 / 220 |
|
Spindle – Μέγιστη συχνότητα(Hz) |
400 |
|
Spindle – Μέγιστες στροφές |
24000 rpm |
|
Spindle – Μέγιστο ρεύμα (Αστέρας/τρίγωνο) |
5.2 / 9.0Α |
|
Spindle – Βάρος |
8.5 |
|
Spindle – Collet |
ER 20 |
|
Ράγες άξονα X |
Hiwin Rolled Ball Screw & Nut – 20 MM |
|
Ράγες άξονα Υ |
Hiwin Rolled Ball Screw & Nut – 20 MM |
|
Ράγες άξονα Z |
Hiwin Rolled Ball Screw & Nut – 20 MM |
|
Βαγωνέτα άξονα X |
Hiwin/GLT 25 MM Linear Guide & Block |
|
Βαγωνέτα άξονα Υ |
Hiwin/GLT 25 MM Linear Guide & Block |
|
Βαγωνέτα άξονα ζ |
Hiwin/GLT 25 MM Linear Guide & Block |
|
Stepper Motor |
NEMA 34, Bipolar – Stepper Motor |
|
Stepper Motor (X & Y ) – Holding Torque |
650 NCm |
|
Stepper Motor (Z Axis) |
NEMA 24, Bipolar – Stepper Motor |
|
Stepper Motor (Z Axis) – Holding Torque |
210 NCm |
|
Stepper Motor Drivers – Μέγιστο ρεύμα |
4 AMPS & 7 AMPS |
|
Stepper Motor Drivers – Τάση λειτουργίας |
24 – 48 Volts DC |
|
Αριθμός αξόνων |
3 Axis |
